AUTO CAD 축척에 대해 알아보자.

축척



가끔 도면을 보다 보면 기입되어 있는 치수와
내가 직접 치수를 찍었을 때 치수가 다른 경우가 있다.

작은 제품에 경우에 제품이 너무 작기 때문에

이것을 일부러 키워서 더 자세히 볼 수 있게 하기 위해 하는 것이다.

아니면 반대로 너무 커서 임의대로 제품을 줄여놓은 경우도 있다.

이럴 때 축척(SCALE)을 사용해서 1:1 도면으로 만들어서

작업을 진행해줘야 한다.

축척 명령어

축척사용

적혀있는 것은 50이지만 실제로 치수를 찍어보면 100이 나온다.

이런 경우에 축척을 사용해서 원래 치수대로 맞추어보자.

"SC" 축척명령어를 입력한 후 줄이고 싶은 객체를 선택한다.

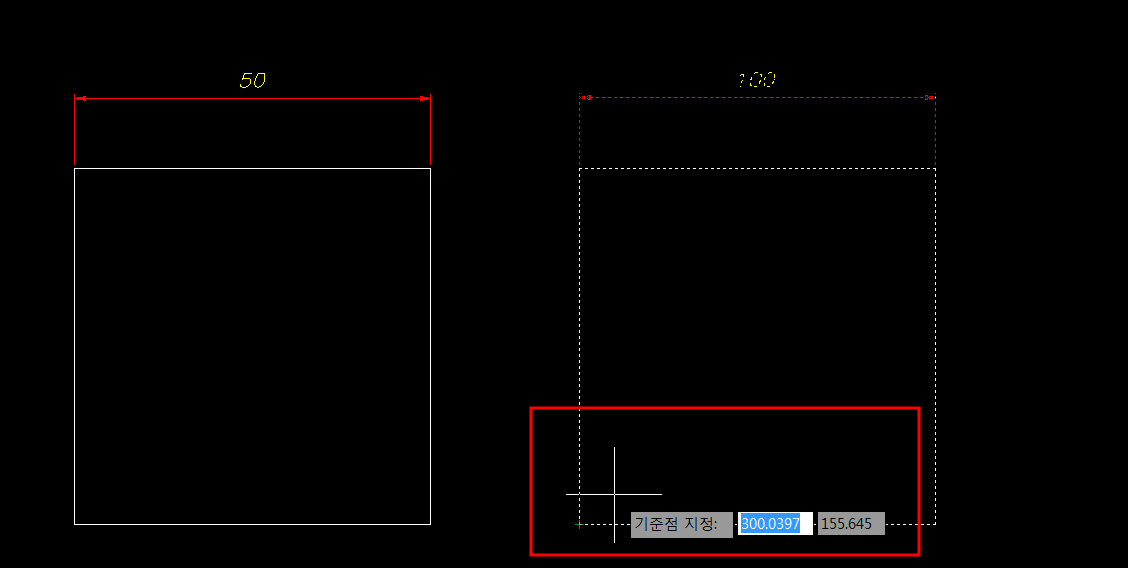

객체를 선택했다면 기준점을 선택해 준다.

객체선택 > 기준점 지정

기준점을 지정하고 축척배율을 입력해 준다.

100에서 50으로 반이 줄어야 하므로 0.5를 입력해 주면 된다.

축척배율입력.

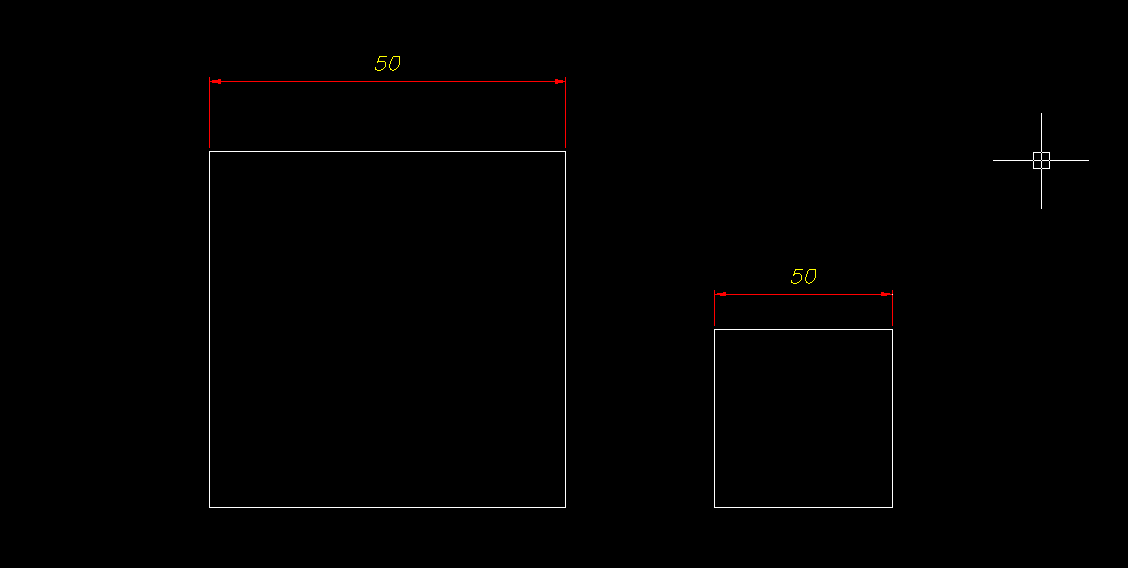

축척입력 후 도형이 원래크기인 50으로 줄어든 모습을 볼 수 있다.

축척으로 줄여진 모습.

반대로 50을 커지게 하고 싶을 때는 배율입력란에 원하는 숫자를 기입하면 된다.
예) 50 >100 은 두 배니까 배율입력란에 "2"를 입력!



도면 그리는 과정에서 항상 치수를 찍어보는 습관과 저장하는 습관은

버릇처럼 해야 한다.



2023.08.22 - [AUTO 기본지식] - AUTO CAD 축척 응용법.

AUTO CAD 축척 응용법.





오토캐드( AutoCAD)에서 축척은 그림의 크기와 실제 세계의 크기 간의 관계를 나타내는 중요한 개념 중 하나입니다. 축척은 도면을 작성하거나 해석할 때 필수적으로 이해해야 하는 개념 중 하나로, 정확한 크기 및 비율을 보존하기 위해 사용됩니다. 이 글에서는 오토캐드에서 축척이 무엇인지, 어떻게 사용되는지, 그리고 축척을 설정하고 조정하는 방법에 대해 설명하겠습니다.

축척의 개념:
축척은 그림이나 도면의 크기를 표현하는 수치입니다. 일반적으로 오토캐드에서는 1:1, 1:10, 1:100, 1:1000 등과 같은 비율로 표현됩니다. 이 비율은 그림의 크기와 실제 세계의 크기 간의 관계를 나타냅니다.

도면의 크기와 축척:
도면의 크기는 작업의 본질에 따라 다를 수 있습니다. 작은 물체나 상세한 도면은 작은 축척(예: 1:100)을 사용하고, 큰 건물이나 지역 계획과 같은 대규모 도면은 큰 축척(예: 1:1000)을 사용할 수 있습니다.

축척의 설정:
오토캐드에서 축척을 설정하려면 주로 "ZOOM" 명령어나 "SCALE" 명령어를 사용합니다. "ZOOM" 명령어를 통해 특정 영역을 확대 또는 축소하고, "SCALE" 명령어를 사용하여 도면 전체의 축척을 변경할 수 있습니다.

객체의 크기와 축척:
오토캐드에서 그린 객체들은 설정된 축척에 따라 그 크기가 자동으로 조정됩니다. 따라서 객체의 실제 크기를 변경하려면 적절한 축척을 설정한 후에 그림을 수정해야 합니다.

축척 막대:
오토캐드에서는 축척을 시각적으로 나타내는 축척 막대를 표시할 수 있습니다. 이 막대는 도면 상단 또는 하단에 표시되며, 도면의 크기와 축척을 사용자에게 시각적으로 알려줍니다.

축척의 중요성:
오토캐드에서 축척을 올바르게 설정하고 유지하는 것은 도면의 정확성과 일관성을 보장하는 데 중요합니다. 잘못된 축척 설정은 건축, 공학 및 제조 분야에서 오류를 초래할 수 있습니다.

축척 변경:
도면 작업 중에 축척을 변경해야 할 경우, "SCALE" 명령어를 사용하여 전체 도면을 조정하거나 개별 객체의 크기를 조절할 수 있습니다.

축척 표기:
도면에는 축척을 명시적으로 표기하는 것이 중요합니다. 이를 통해 다른 사용자가 도면을 이해하고 작업할 때 혼동을 방지할 수 있습니다.

종합하면, 오토캐드에서 축척은 도면 작업의 핵심 요소 중 하나로, 그림의 크기와 실제 크기 간의 관계를 정의하는 중요한 개념입니다. 축척을 올바르게 이해하고 설정하면 도면 작업의 정확성과 일관성을 유지할 수 있으며, 다양한 분야에서 활용할 수 있는 강력한 도구가 될 것입니다.
