AUTO CAD 축척 응용법.

2023.08.22 - [AUTO 기본지식] - AUTO CAD 축척에 대해 알아보자.

AUTO CAD 축척에 대해 알아보자.

축척 (SCALE) 응용법을 알아보도록 해보겠다.

저번 글처럼 두 배 세배 이렇게 딱 떨어지게 커지고 줄었다면

쉽게 "2" "3" 만 입력해서 사용하면 된다.

하지만 2.5배가 늘었을 수 도 있고 뭔가 숫자가 딱 떨어지지 않을 때

할 수 있는 방법이 있다.



축척

위에 그림처럼 애매하게 축척이 들어갔을 경우
마찬가지로 "SC" 축척 명령어를 입력하고 왼쪽에 객체를 선택한다.
기준점을 지정하고 배율입력하기 전에

명령어 입력란을 봐준다.

참조(R)가 있는데 여기서 "R"을 입력해 준다.

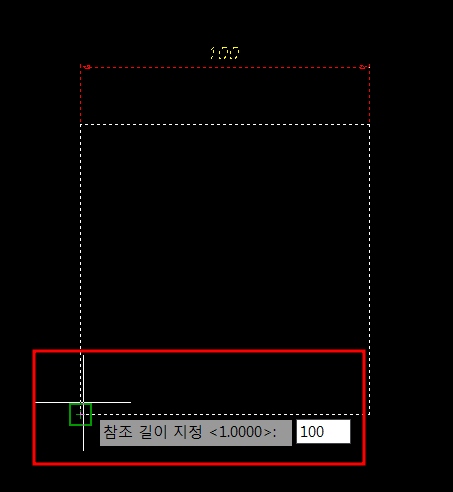

축척 배율지정 참조

참조 길이 지정칸에 현재 도형에 치수를 입력해 준다.

그리고 새 길이 지정칸에는 내가 원하는 치수를 입력해 주면 된다.

변경할 길이 입력

여기까지 했다면 원하는 치수를 확인할 수 있을 것이다.

축척이 애매하게 되어있을 때
이런 방법으로 하면 편하게 원하는 치수를 만들 수 있을 것이다.



오토캐드( AutoCAD)에서 "스케일(scale)"은 그림, 도면 또는 모델을 작성하거나 편집할 때 매우 중요한 개념 중 하나입니다. 스케일은 그림의 크기를 정의하고 제어하는 도구로, 다양한 상황에서 도면이나 모델을 정확하게 표현하기 위해 사용됩니다. 이를 이해하려면 스케일의 다양한 측면과 그 활용 방법에 대해 자세히 알아야 합니다.

스케일의 개념:
스케일은 그림의 크기 비율을 나타내는 수치입니다. 일반적으로 1:1로 표시된 그림은 실제 크기와 동일하게 표현됩니다. 예를 들어, 1인치 스케일은 1인치의 그림이 실제 1인치와 같다는 것을 의미합니다. 다른 스케일 값은 이 비율을 변경합니다.

도면 스케일:
건축, 기계 및 전기 공학 분야에서 스케일은 도면의 크기를 정의합니다. 예를 들어, 건물 도면에서 1:100 스케일은 1미터를 1센티미터로 표현한다는 것을 의미하며, 큰 건물을 작은 도면으로 표시할 때 유용합니다.

모델링 스케일:
3D 모델링에서도 스케일은 중요합니다. 모델을 작성하고 조정할 때, 실제 세계와 모델 간의 크기 비율을 유지하는 것이 중요합니다. 이것은 제조, 시뮬레이션, 및 시각화에 사용됩니다.

스케일 도구:
오토캐드는 스케일을 조정하기 위한 다양한 도구를 제공합니다. "스케일" 명령을 사용하여 객체의 크기를 변경할 수 있으며, "스케일 팩터(scale factor)"를 입력하여 원하는 비율로 크기를 조절할 수 있습니다.

레이아웃 및 출력:
스케일은 출력물에도 영향을 미칩니다. 인쇄나 PDF 출력 시에는 스케일을 정확하게 설정하여 도면이나 모델이 올바르게 출력되도록 해야 합니다.

참고척도(scale reference):
스케일을 사용할 때, 보통 참고 척도를 정의합니다. 이는 모델이나 도면이 정확하게 조절되도록 도와줍니다. 예를 들어, 건축 도면에서 실제 건물의 길이를 측정하여 참고 척도를 설정할 수 있습니다.

스케일은 오토캐드에서 정확성과 일관성을 유지하는 핵심 요소 중 하나이며, 다양한 작업과 업종에서 핵심적으로 사용됩니다. 따라서 오토캐드를 사용하는 엔지니어, 디자이너, 건축가 및 기타 전문가들은 스케일의 원칙과 사용법을 잘 숙지해야 합니다.
